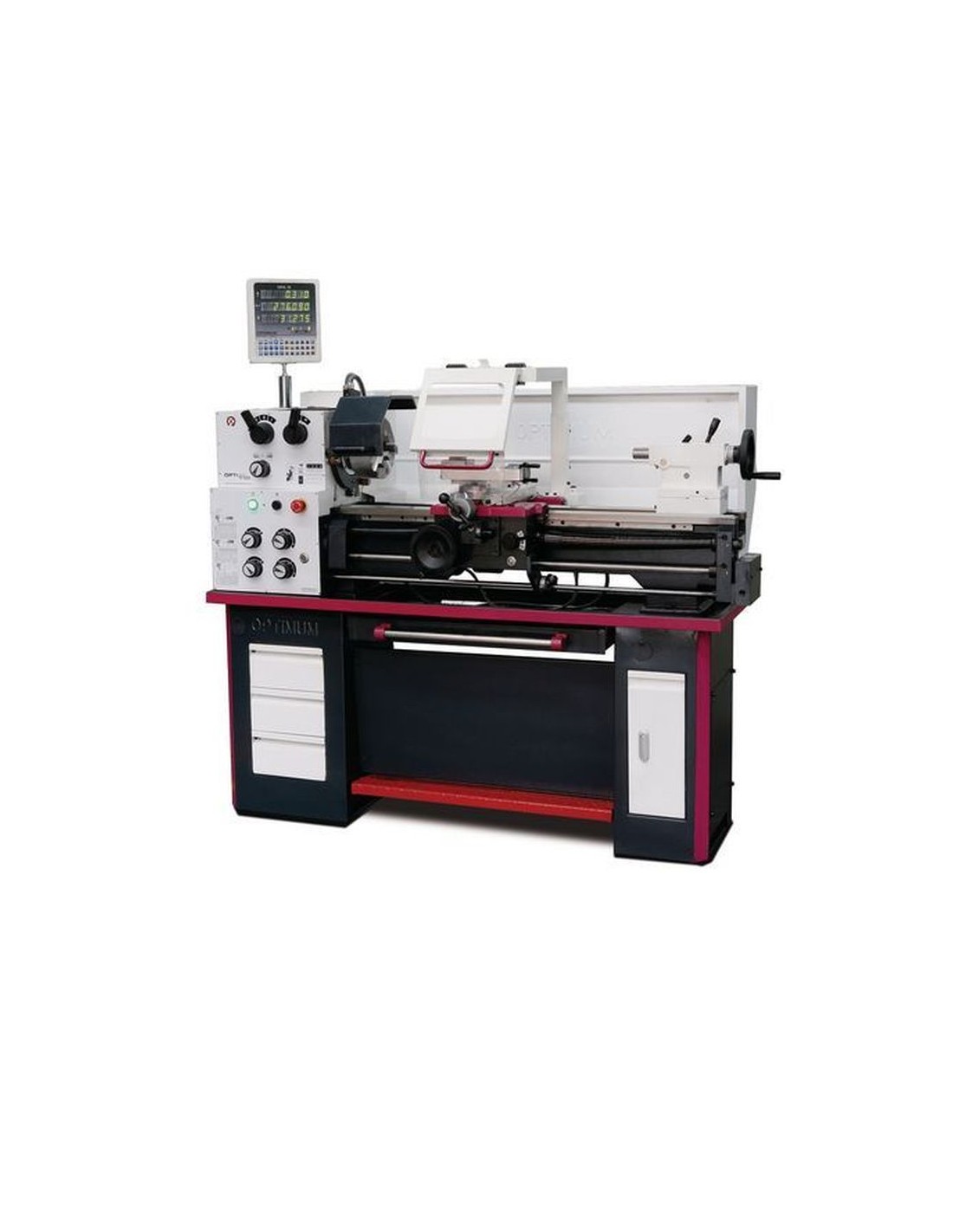

TORNO METAL DE BANCADA OPTI TH 3309 OPTIMUM

El Torno de Bancada Optimum TH 3309 con automático en eje Longitudinal y transversal.



Características:

Bancada templada y rectificada Inductivamente.
Acoplamiento eje del cabezal Camlock DIN ISO 702-2 No. 4.
Protección térmica del motor (TH 3309 / TH 3309D).

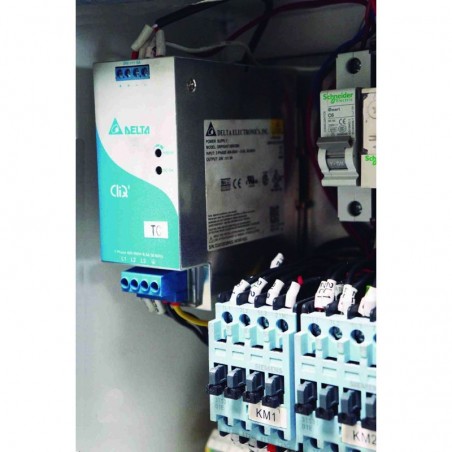

Normativa de baja tensión según normativa CE de 24 V DC. según (EN 23125)
Seccionador acerrojable de 3 posiciones según normatica CE.
Inversión de giro del cabezal con palanca de accionamiento. según EN 23125
Protector de cabezal con micro de seguridad. EN 23125
Bancada equipada con compartimentos para la herramienta.
Volantes con muelles de seguridad en los ejes X y del eje Z. según norma (EN 23125)
Activación de Freno de pie parando electricamente y giro de cabezal.
Engranajes con entradas redondeadas para un cambio más fácil de engranaje
Contrapunto ajustable transversalmente para torneado cónico
Fabricado según DIN 8606 con precisión para matricero.
Pantalla protectora contra salpicaduras
Guías templadas y rectificadas del eje Z.
Concentricidad garantizada de la nariz del husillo inferior a 0,015 mm
Interruptor con cálculo del ciclo de vida, probado según EN ISO 13849
Husillos trapezoidales laminados
Husillo montados sobre rodamientos de precisión.
Eje montado con rodamientos cónicos en calidad P5
Volantes con escala fina ajustable 0.04 / 0.02 mm
Torreta portaherramientas de 4 caras
Lampara Led integrada en protección del carro.
Todas las guías se pueden ajustar mediante cuña
Precisión de concentricidad - en plato de garas inferior a 0,04 mm
Husillo único para trabajar en operaciones de roscado o cilindrado en eje longitudinal.
Giro de sentido de cabezal derecho/izquierdo; se puede cambiar en el panel de control
Posibilidad de giro de charriot para torneado cónico de 10 mm
Volante con escala fina ajustable 0,02 mm en contrapunto.
Ajuste rápido, fácil y sin herramientas mediante palancas de sujeción en freno de contrapunto y giro de portaherramienta.
Interruptor de parada de emergencia homologada ( pulsar y girar)
Rodamientos a presión en eje de husillo principal.
Variedad de accesorios disponibles ( opcionales)
INCLUYE DE SERIE.

Luneta fija de 19-70 mm.
Luneta móvil 16-50 mm.
Lámpara Led integrada
Casquillo reductor MT5/MT3
Puntos Fijos MT3
Portaherramienta 4 caras ( altura 16 mm)
Bandeja recoje virutas
Protección contra salpicaduras y virutas
Caja de engranajes con aceite incluido.
Juego de ruedas intercambiables.
Herramienta de servicio. CARACTERÍSTICAS TÉCNICAS
Cono morse del contrapunto: MT 3
Cono morse del husillo principal: MT 5
Dimensiones (l x an x al): 1.685 x 745 x 1.320 mm
Distancia máx. entre puntos: 830 mm
Gama de velocidades del husillo: 70 - 2.000 r.p.m.
Nº de velocidades: 16
Peso neto: 430 kg
Potencia del motor: 2 CV / 1,5 kW / 400 V
Soporte (nariz) del husillo principal: DIN ISO 702-2 No. 4
Ø del husillo del cabezal-caña: 38 mm
Ø máx. sobre bancada: 330 mm
